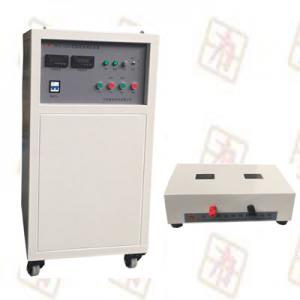

5g通訊器件微波鐵氧體隔離器環行器充退磁調試裝置PFC-1220型
分類: 微波隔離器充磁
發布時間:2019-11-23 14:36
1. 概述
PFC-1220型微波隔離器/環行器調試裝置，是根據用戶單位不同的充磁要求設計而成的、是一種高性能的脈沖磁性器件充磁設備。
本裝置的基本原理是工頻交流電經升壓后，經過整流電路及限流控制電路向高壓電容器組充電儲能，當達到設定電壓值后，電容組中的電場能在一個極短的時間內向線圈放電，強大的脈沖電流將激發極強的脈沖磁場，實現對磁性材料及器件組件的充磁與退磁。
PFC-1220型隔離器/環行器調試裝置設計思想直接來源于工廠，采用高壓脈沖油浸電容器、PLC可編程控制器、高壓隔離傳感器、恒功率充電等先進技術，充電電流小，電壓控制精度高，節約能源，機器內部控制電路發熱量小，高的可靠性、高穩定性，高的操作安全性，完全能夠勝任工廠連續批量充磁的要求、帶關機自動放電功能。
PFC-1220型隔離器調試裝置對電網無干擾、功耗低、抗干擾力強，廣泛應用于磁材、電機、電聲、微波器件等行業的充磁與退磁。
2.特點
本機整流電路控制采用固態繼電器過零觸發，對電網不產生高次諧波的干擾。
選用優質油浸式脈沖電容器儲能，大功率可控硅開關放電充退磁。
本機高壓取樣采用高壓隔離技術，PLC控制，操作更安全。.
3.主要技術指標
工作電源：AC220V±5%，50Hz
充磁電壓：DC50－1200V
充電時間：5S
磁頭面：40X55 (可定制）
電容量：2000μF（可定制）
裝置功能：充磁/退磁
操作方式：內控、外控
操作方式：內控、外控
最大磁化電流：15000A
消耗功率：<10kW（瞬時功率）
工作方式：充電自動、充電手動
